Eingabefenster - Teilekatalog-Editor
Beschreibung

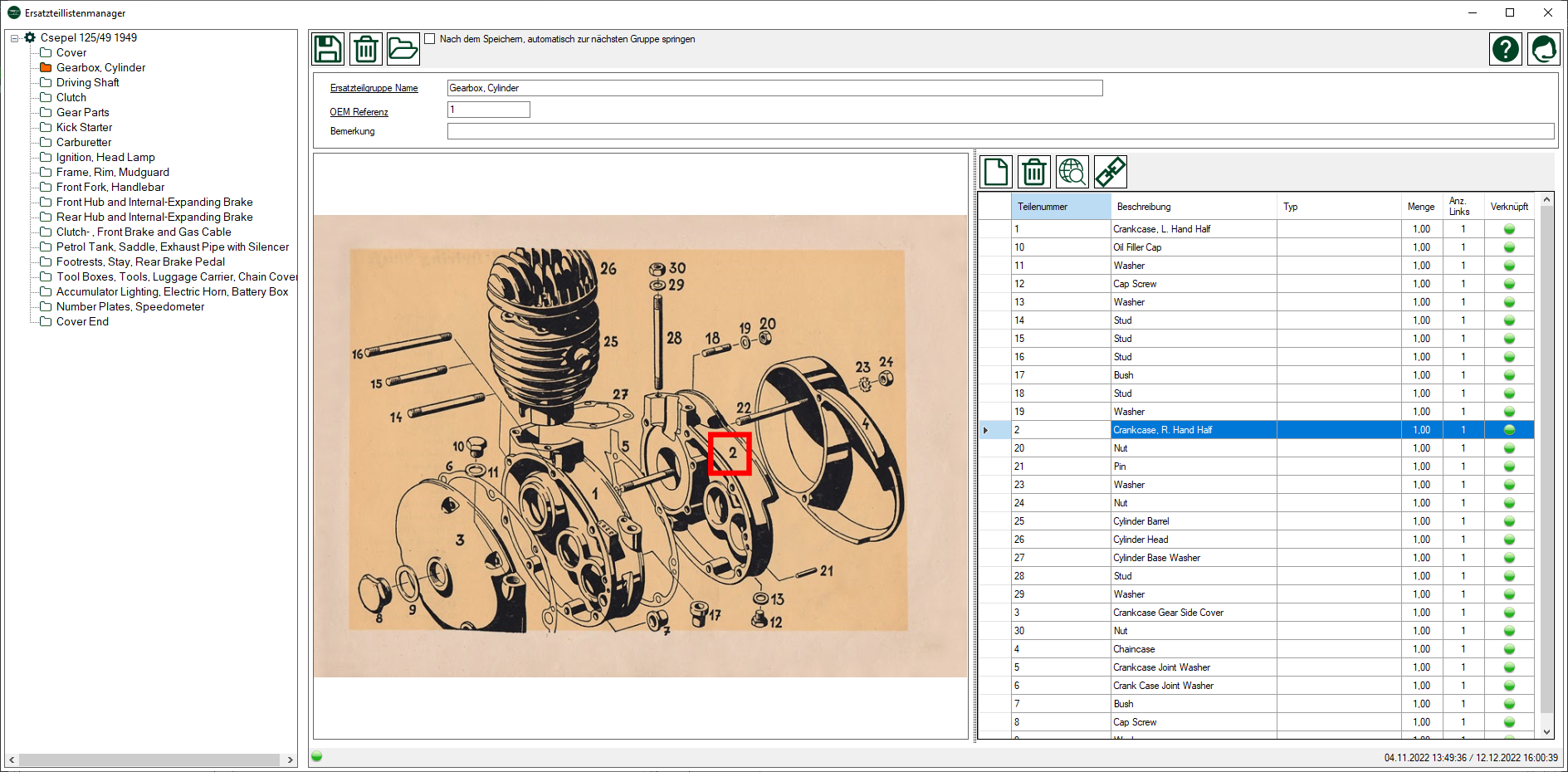

Dieses Fenster ist der Teilekatalog-Editor. Hier können Sie Baugruppen definieren, eine Explosionszeichnung zu einer Gruppe hinzufügen, Teile erfassen und diese mit der Explosionszeichnung verknüpfen.
Der Editor besteht aus drei Bereiche:
1. Links: Ein Baumdiagramm mit der Übersicht aller Baugruppen
2. Mitte: Ein Eingabebereich für die Baugruppe und Die Explosionszeichnung
3. Rechts: Eine Liste aller Teile, die zu dieser Baugruppe gehören.
In diesem Kapitel wird die Erfassung der Baugruppen beschrieben. Wie Sie Teile zu einer Baugruppe erfassen erfahren Sie hier.
Wie Sie am einfachsten eine komplette Teileliste erfassen, lesen Sie in unserem Bericht <Wie digitalisiere ich einen Oldtimer Teilekatalog>.
Menü
![]() |
Speichern | Speichert Änderungen am aktuellen Datensatz |
![]() |
Datensatz löschen | Löscht den aktuellen Datensatz |
![]() |
Explosionszeichnung laden | Öffnet die Dateiauswahl um ein Bild für die Explosionszeichnung zu laden. |
Nach dem Speichern automatisch zur nächsten Gruppe springen. | Diese Option ist von Vorteil wenn Sie den Teilekatalog neu erfassen und zuerst alle Gruppen erfassen möchten. Nachdem Sie alle Gruppen in dem Baumdiagramm hinzugefügt haben, können Sie nun Name, OEM-Referenz und Bemerkung erfassen. Ist die Option ausgewählt, wird nach dem Speichern automatisch die nächste Gruppe für die Erfassung der Daten ausgewählt. | |
![]() |
Online Hilfe | Öffnet diese Online Hilfe |
![]() |
Support | Öffnet das Eingabefenster um Supportanfragen zu übermitteln |
Daten
Spalte | Datentyp | Beschreibung |
Ersatzteilgruppe Name | Text | Pflichtfeld, Name der Baugruppe laut Teilekatalog |
OEM Referenz | Text | Pflichtfeld, in der Regel werden Baugruppen in den Teilekatalogen nummeriert oder haben eine Referenz (oft Kapitel-Nummer). |
Bemerkung | Text | Optionales Bemerkungsfeld |
